深圳市轨道交通配线图

2623085743

B1版更新内容
龙大城际：新大存车场改单出入线，场内配线有所更改
2/8号线：溪涌车辆段配线修改，主要为运用库与检修库位置互换
5号线：湖贝-大剧院段微调与1号线、2号线线位关系
11号线：红岭南站站后上行线车挡靠近站台设置，但配线明挖段仍有铺轨；松岗车辆段体现与深圳中车的关系
13号线：西-石贯通存车线石鼓端靠近上行线布置有安全线，西丽高铁站端无安全线；百旺港大站改名百旺站；修改潮汐公园站分离站台形式；东角头站末端收窄布置
16号线：园山西坑站后改单渡线折返，出入线直接接上行线
19号线：修改沙湖停车场配线
25号线：修改石环路车辆段配线
27号线：修改红花岭停车场配线，调整北站西广场站、杨美北站位置
还有一些其他修改优化

下载链接/二维码

链接: https://pan.baidu.com/s/1BpoCr_JHuYVtrtzf8eInmg
提取码: hb72

岗厦北站

沙发。谢谢楼主分享~

ctman

感谢分享

刘宁宇家的宇宁

感谢分享。原来好多地铁站场上面都做成了公园了啊！

岗厦北站

刘宁宇家的宇宁 发表于 2026-2-18 21:49
感谢分享。原来好多地铁站场上面都做成了公园了啊！

可以说一部分是下穿了原有的公园，一部分是拆迁原来的楼房后修好地铁然后在地面做成公园~

wangcan0928

好东西，谢谢楼主。

YF138508

高技术力！

powerz

竟然还有铁路的，高手啊

是你的小飞鱼呀

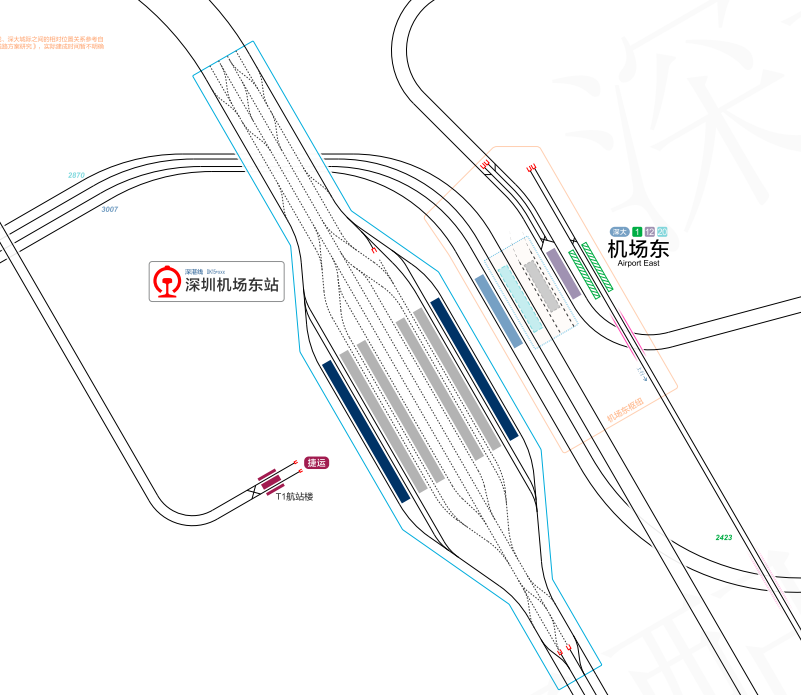

好奇一下 我懂的比较少 机场东这样设置是什么意思（铁路部分）


这是土建建设好中间都不铺轨不使用吗？
甚至还有“独立侧线”跨站

另外中间还有两条类似独立正线的轨道是接着去深圳北的联络线的？这个是类似独立正线的以后是接入其它铁路的吗

snihty

是你的小飞鱼呀 发表于 2026-3-7 21:43
好奇一下 我懂的比较少 机场东这样设置是什么意思（铁路部分）

独立侧线在哪？一般称“外绕线”吧，不是很明白你的描述，圈一下最好

Vektorim

是你的小飞鱼呀 发表于 2026-3-7 21:43
好奇一下 我懂的比较少 机场东这样设置是什么意思（铁路部分）

初期开的青色部分为深江铁路，2台6线，侧线推测供越行使用

灰色部分是广深第二高铁预留的轨道结构，4台8线，作为终点站，且连接机场东-深圳北联络线

是你的小飞鱼呀

snihty 发表于 2026-3-7 22:31
独立侧线在哪？一般称“外绕线”吧，不是很明白你的描述，圈一下最好

ah主要是我不知道那条线应该怎么描述 我是说这个侧线 看图片意思这条线旁边的站台是预留性质

是你的小飞鱼呀

Vektorim 发表于 2026-3-7 22:33
是你的小飞鱼呀 发表于 2026-3-7 21:43
好奇一下 我懂的比较少 机场东这样设置是什么意思（铁路部分）

侧线跨站吗 这样这个道岔号数不小 还是说我根本就没搞清楚哪条是深江铁路的正线 我当时以为是最外侧的是正线……

snihty

是你的小飞鱼呀 发表于 2026-3-8 14:49
ah主要是我不知道那条线应该怎么描述 我是说这个侧线 看图片意思这条线旁边的站台是预留性质 ...

应该是广深二高的预留线

是你的小飞鱼呀

snihty 发表于 2026-3-8 18:03
应该是广深二高的预留线

预留的话竟然不缓建吗

不知道以后从深圳北发的如果不停深圳机场东会走哪条线
